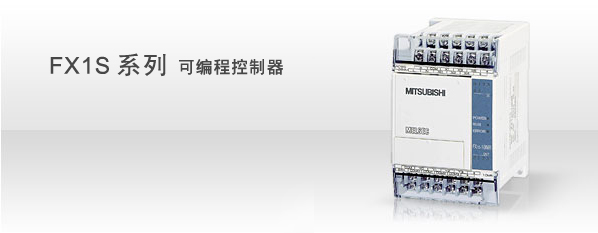

项目 |
规格 |
备注 |
|
运转控制方式 |
通过储存的程序周期运转 |
|
I/O控制方法 |
批次处理方法(当执行END指令时) |
I/O指令可以刷新 |
|
运转处理时间 |
基本指令：0.55至0.7µs
应用指令：3.7至几百µs |
|
编程语言 |
逻辑梯形图和指令清单 |
使用步进梯形图能生成SFC类型程序 |
|
程式容量 |
内置2K步EEPROM |
存储盒(FX1n-EEPROM-8L)可选 |
|
指令数目 |
基本顺序指令：27
步进梯形指令：2
应用指令：85 |
最大可用167条应用指令，包括所有的变化 |
|
I/O配置 |
最大总I/O由主处理单元设置 |
|
辅助继电器
（M线圈） |
一般 |
384点 |
M0至M383 |
|
锁定 |
128点（子系统） |
M384至M511 |
|
特殊 |
256点 |
M8000至M8255 |
|
状态继电器
（S线圈） |
一般 |
128点 |
S0至S127 |
|
初始 |
10点（子系统） |
S0至S9 |
|
定时器（T） |
100毫秒 |
范围：0至3276.7秒63点 |
T0至T55 |
|
10毫秒 |
范围：0至327.67秒31点 |
当特殊M线圈工作时T32至T62 |
|
1毫秒 |
范围：0.001至32.767秒1点 |
T63 |
|
计数器（C） |
一般 |
范围：1至32767数16点 |
C0至C15
类型：16位增计数器 |
|
锁定 |
范围：1至32767数16点 |
C16至C31
类型：16位增计数器 |
|
高速计数器
（C） |
单相 |
范围：-2147483648至+2147483647数
FX0：选择多达4个单相计数器，组合计数器频率不大于2KHz。
FX0s：当使用多个单相计数器时，频率和必须不大于14KHz。只允许单、双相高速计数器同时使用。当使用双相计数器时，最大记数速度必须大于14KHz，计算为（记数边数为5时，2ph计数器速度）+1ph计数器速度。 |
C235至C238
4点（注意C235被锁定） |
|
单相c/w起始
停止输入 |
C241（锁定）、C242和C244（锁定）3点 |
|
双相 |
C246、C247和C249（都锁定）3点 |
|
A/B相 |
C251、C252和C254（都锁定）3点 |
|
数据寄存器
（D） |
一般 |
128点 |
D0至D127
类型：32位元件的16位数据存储寄存器对 |
|
锁定 |
128点 |
D128至D255
类型：32位元件的16位数据存储寄存器对 |
|
外部调节 |
范围：0至255 2点 |
通过外部设置电位计间接输入D8013或D8030&D803114数据 |
|
特殊 |
256点（包含D8030，D8031） |
从D8000至D8255
类型：16位数据存储寄存器 |
|
变址 |
16点 |
V和Z
类型：16位数据存储寄存器 |
|
指标
（P） |
用于CALL |
64点 |
P0至P64 |
|
|
用于中断 |
6点 |
100*至130*
（上升触发*=1，下降触发*=0） |
|
嵌套层次 |
用于MC和MRC时8点 |
N0至N7 |
|
常数 |
十进位K |
16位：-32768至+32768
32位：-2147483648至+2147483647 |
|
十六进位H |
16位：0000至FFFF
32位：00000000至FFFFFFFF |
